УКРЕПЛЕНИЯ ЭСТОНСКИХ ГОРОДОВ В 17-18 ВЕКАХ.
В средние века территория современной Эстонии, входившая в состав Ливонской конфедерации, была покрыта сеткой замков и крепостей, укрепления которых могли позволить гарнизону успешно отражать вражеские нападения. Пока развитие средневековой артиллерии было на низком уровне каменные стены и башни могли служить более- менее надежным укрытием осажденным. Рост огневой мощности артиллерии в 16 веке дал толчек к модернизации средневековых оборонительных сооружений. Разразившеяся в 1558 году Ливонская война, показала, что большинство ливонских крепостей не были приспособлены к новым способам ведения осады. Расположив свои пушки в подходящем месте, атакующий начинал методично обстреливать участок крепостной стены, пока та не обваливалась, открывая путь своему войску внутрь укреплений.
Каменная кладка городских стен, несмотря на внушительную толщину, уже не могла выдержать прицельный огонь мощных осадных батарей. Чтобы уберечь стены от вражеских ядер военные инженеры стали прятать их за широким земляным валом, возводимым на внешней стороне крепостного рва. Перед валом вырывался еще один ров, землю из которого использовали для строительства самого вала. В поясе земляных укреплений на углах или перед воротами возводили полукруглые или многоугольные земляные сооружения- больверки, на которых располагалась площадка для передовых орудийных позиций. Родственником больверков была бастея, которая зачастую была одета в каменный панцирь. Бастея помимо верхней орудийной площадки могла иметь несколько внутренних ярусов с казематами. Бастея имела подковообразную форму без горжи- стены, обращенной внутрь укреплений. Диаметр бастеи был больше ее высоты. В исторической литературе круглые бастеи называют ронделями (от фр. Rondelle-круглый). Изобретение бастей приписывают немецкому художнику и ученому Альбрехту Дюреру.
Рис.1. Бастея Альбрехта Дюрера.

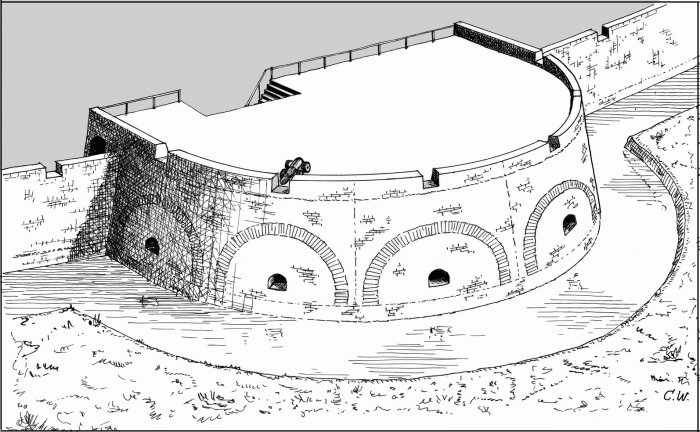

Рис.1 Бастея (ист. http://www.internationalfortresscouncil.org).
Старые высокие крепостные башни были слишком уязвимы для вражеского огня, к тому же в них было недостаточно места для размещения осадной артиллерии. По этим причинам крепостные башни перестраивали под использования артиллерии, утолщая их и разбирая до уровня крепостных стен.

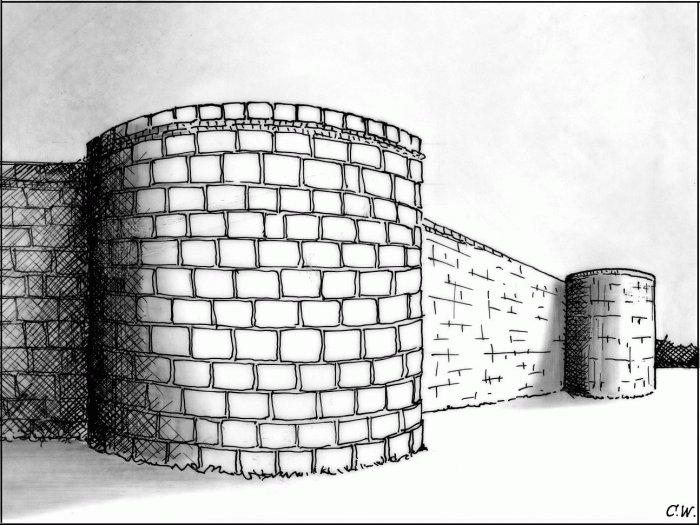

Рис.2 Рондель (ист. http://www.internationalfortresscouncil.org).
Несмотря на все преимущество бастей и ронделей над старыми средневековыми укреплениями, они имели и существенные недостатки. Их круглая форма не давала возможности вести сосредоточенный огонь по противнику, так как все орудия смотрели в разные стороны. Другим большим недостатком круглой формы было наличие мертвых зон, в которых мог укрыться вражеский минер или отряд со штурмовыми лестницами.

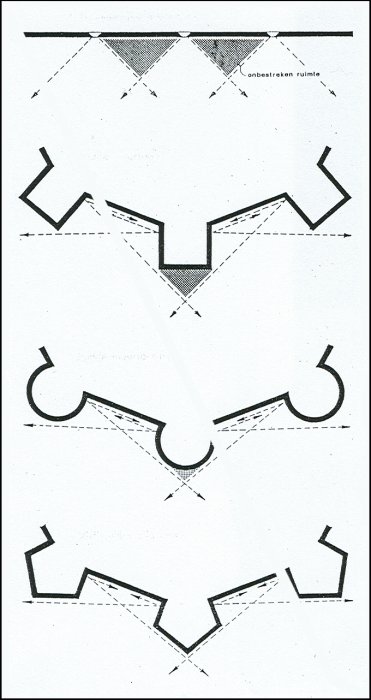

Рис.3 Схема мёртвых зон у башен разной формы. (ист. http://www.internationalfortresscouncil.org).
Все это привело к тому, что постепенно бастею вытеснил бастион. Благодаря тому, что бастион имел в основании пятиугольник, у него не было мертвых зон. Такая форма бастиона позволяла вести по противнику сконцентрированный фланкирующий и перекрестный огонь. Соседние бастионы прикрывали огнем артиллерии друг друга и прямой участок стены между ними (куртину), таким образом укрепления, оснащенные бастионами, представляли единую оборонительную систему.
Классическая бастионная система представляла собой многоугольник, описанный вокруг укрепленного пункта и состояла из земляного вала и бастионов, пристроенных к валу. С внешней стороны валы и бастионы могли быть одеты в каменный панцирь, который заполнялся землей. Прямой участок стены между двумя бастионами назывался куртиной. Стороны бастиона, примыкавшие к куртине, назывались фланками, стороны, обращенные в поле, назывались фасами, сторона, обращенная внутрь крепости –горжей. Воображаемая линия делящая бастион пополам называлась капителью, участок между двумя капителями назывался фронтом бастионной системы. Иногда из-за недостатка времени и средств вместо полного бастиона возводили полубастион, одна сторона которого была прямой без фланков и фасов.
Рис.3. Бастион. а-фас, b-фланк, c-куртина.(ист.http://www.internationalfortresscouncil.org).
Для бастионной системы было обязательным наличие широкого рва ( до 30 м.) Сторона рва, примыкавшая к укреплениям, называлась эскарпом, противоположная сторона рва – контрэскарпом. Обе стены рва обычно были облицованы камнем. Каменная кладка эскарпа могла покрывать всю внешнюю сторону бастиона. Высота бастиона от дна рва была в среднем 12-15 метров. Таким образом вал бастиона возвышался над уровнем земли на 6-8 метров, а глубина рва достигала 7 метров. Перед контрэскарпом насыпался гласис- пологая насыпь имеющая в высоту около 3 метров, прикрывавшая эскарп от огня противника. Со стороны противника перед гласисом оставалось открытое не застроенное пространство называемое эспланадой, наличие открытой эспланады не давало возможности врагу незаметно приблизиться к крепости или найти укрытие от огня артиллерии.

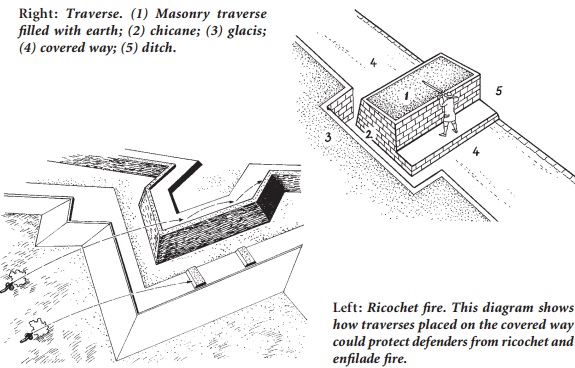

Рис. Устройство траверса (ист.JEAN-DENIS G.G. LEPAGE «Vauban and the French Military under Louis XIV»).
Поначалу гласис примыкал напрямую к контрэскарпу рва, но со временем его стали отделять площадкой, называемой скрытый путь, где могли разместиться стрелки и легкая артиллерия, ведущая настильный огонь по пехоте противника. Чтобы исключить возможность прострела огнем вражеской артиллерии, на скрытом пути строились поперечные защитные сооружения- траверсы. Также скрытый путь мог быть оборудован различныим сооружениями для укрытия пехоты. Таким образом по внешнему краю рва проходила первая линия обороны крепости.

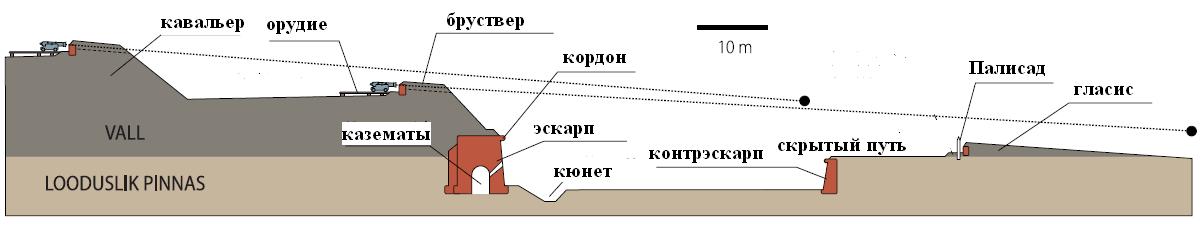

Рис.4. Разрез рва таллиннского бастиона Сконе, построенного по проекту Эрика Дальберга (ист. Ragnar Nurk „Uusaeg tõi bastionid“ Horisont 5/2014).
Орудийные батареи располагались на бастионе в несколько ярусов. Нижние ярусы орудий располагались внутри бастионных галерей- казематов. На верхней открытой площадке бастиона на фасах и фланках устанавливали еще один ярус орудийных батарей. Пушки на фланках обстреливали продольным огнем ров перед куртиной и участки рва перед фасами. На фасах располагались орудия, державшие под огнем подходы к укреплениям.

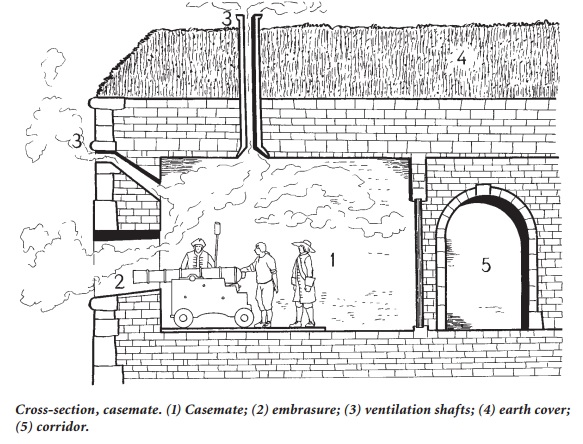

Рис.8 Разрез каземата бастиона. 1-каземат,2-амбразура, 3-вениляционный канал, 4-слой земли.(ист.JEAN-DENIS G.G. LEPAGE «Vauban and the French Military under Louis XIV»).
Для усиления ярусного огня на бастионах и валах возводили дополнительные земляные сооружения с площадкой - кавальеры (ит. сavaliere-человек сидящий на лошадей), на которых были установлены орудия.

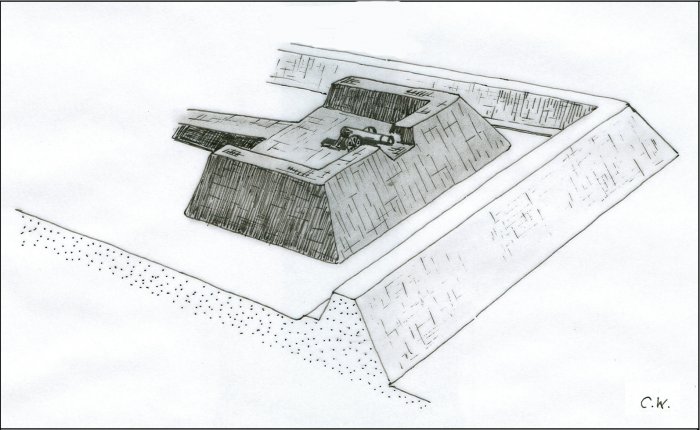

Рис.5 Кавальер (ист. http://www.internationalfortresscouncil.org).
Родиной бастионов считают Италию, где они появляться в начале 16 века. Первые итальянские бастионы были небольшие и тесные. Их фланки были перпендикулярны к куртине. Особенностью итальянских бастионов было наличие орильонов «ушей», закругленных выступов, закрывавших пушки на фланках бастиона, от прямого огня вражеской артиллерии. Такие выступы делали похожими бастионы итальянского типа на карточную масть «пики». Орудия на фланках итальянских бастионов могли располагать как на верхней открытой площадке, так и внутри бастиона- в казематах на фланках. Орудия основной батареи были расставлены на открытой площадке вдоль фасов бастиона. Единственный в Эстонии сохранившийся орильон, можно видеть на бастионе «Кристервал» в Нарве. Появившись в Италии, бастионы быстро распространились по всей Европе.

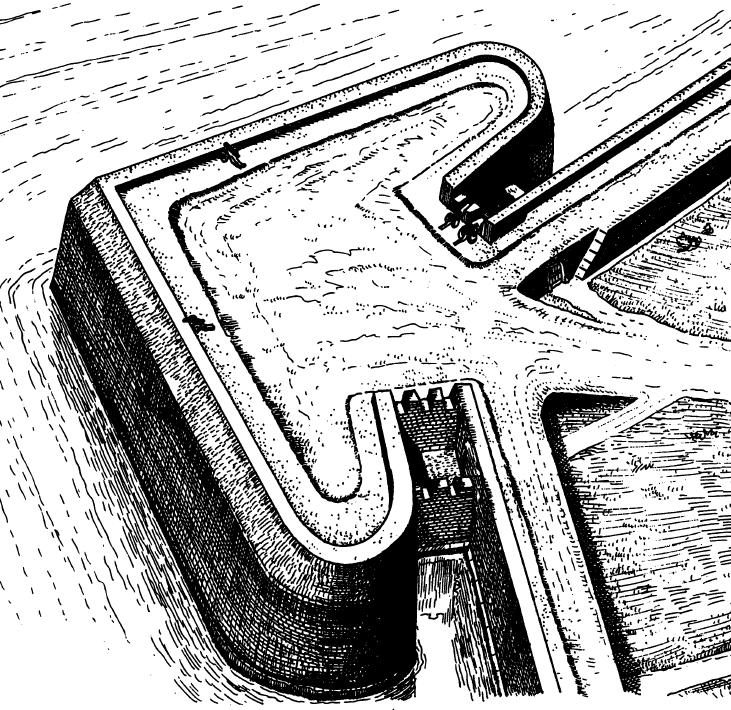

Рис.6 Бастион итальянского типа с орильoнами.(ист. JEAN-DENIS G.G. LEPAGE « Castles and Fortified Cities of Medieval Europe»).
Первоначально бастионы еще не образовывали целостную оборонительную систему. Каждый бастион являлся самостоятельным элементом в обороне и не взаимодействовал с соседними бастионами. Классическая бастионная система начала формироваться к концу 16 – началу 17 века. Ее рассветом в Европе считается вторая половина 17 и первая половина 18 веков.

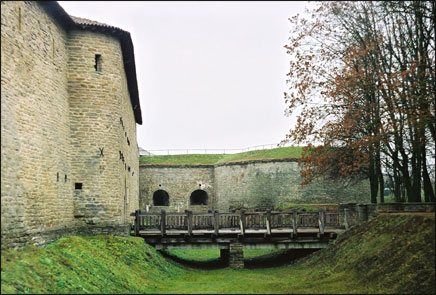

Рис.7 Фланк бастиона Кристервалл в Нарве, из его казематов велся продольный огонь вдоль рва ( ист. http://www.hot.ee/narvahistory/fortifikatsioon.html).
Различают целый ряд бастионных систем: итальянскую, голландскую, французскую, немецкую.
Для староитальянской системы были характерны тесные бастионы и длинные куртины. Так как длинная куртина являлась слабым местом укреплений, со временем, уже в новоитальянской системе, длину куртины уменьшили и стали ее прикрывать вспомогательными полукруглыми укреплениями демюлинами и треугольными равелинами. Итальянские бастионы были одетые в каменный панцирь от низа до верха.
Для голландской системы были характерны земляные бастионы с низкими валами (до 5м), защищенные широкими рвами с водой и целым рядом вспомогательных укреплений (кронверки и гронверки), возводимых перед бастионами в один или несколько рядов. Также у голландских бастионов не было внешней каменной кладки и отсутствовали внутренние галереи и казематы. Характерной чертой укреплений голландского типа было наличие фоссебреи- пониженного вала. Фоссебрея была схожа со скрытым путем, только проходила не по внешней стороне рва, а по внутренней. Фоссебрея использовалась для дополнительной обороны крепостного рва.
Бастионная система фортификации в Германии развивалась трудами военных инженеров Майстера Иоганна, Франца, Даниила Шпекле(1536-1589), Георга Ремплера. Даниилу Шпекле принадлежит идея о том, что высота каменного эскарпа бастиона не должна была подниматься выше верхнего края рва, чтобы быть не доступной для варжеской артиллерии. Для немецкой системы было характерным использование бастионов с казематами, для защиты пространства во рву крепости.
В начале 17 века французский инженер Паган, собрав достоинства всех предыдущих систем, применил к проектированию бастионов научные методы, основанные на геометрии, тем самым добился максимально функциональных форм укреплений, используя при этом достоинства ландшафта местности. Позже другой известный французский военный инженер и военноначальник маркиз Себостьен Вобан, основываясь на своем богатом практическом опыте обороны и осады крепостей, разработал аж целых три различных бастионных системы. Для бастионов Вобана были характерны короткие фланки, их длинна обычно составляля 1/2 от длинны фаса. Однако, наибольшую известность Вобан приобрел благодаря разработанной им системы постепенной осады крепостей, которая стала классикой осадного искусства конца 17- начала 18 века.

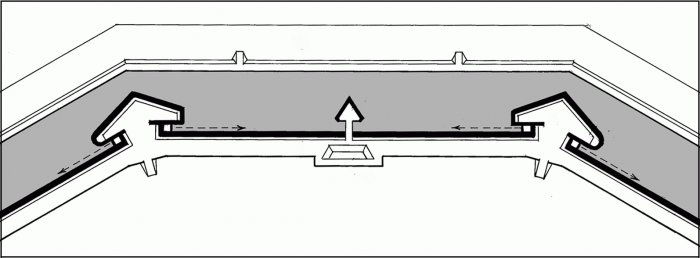

Рис.8 Староитальянская бастионная система. Ее недостатком были маленькие бастионами и длинная куртина. (ист. http://www.internationalfortresscouncil.org).

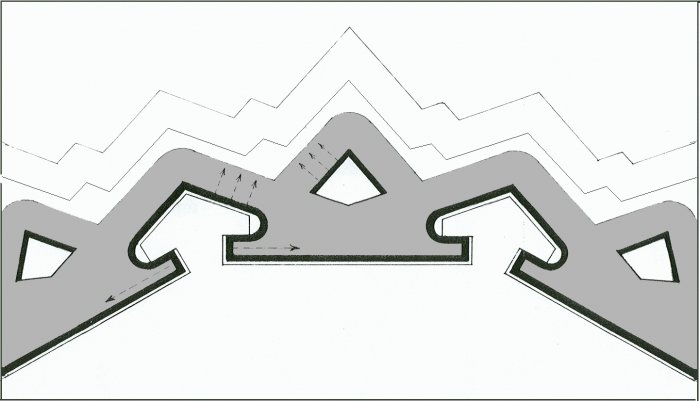

Рис.9 Новоитальянская бастионная система. Бастионы стали больше,куртина была умньшена и защищена равелинами (ист. http://www.internationalfortresscouncil.org).

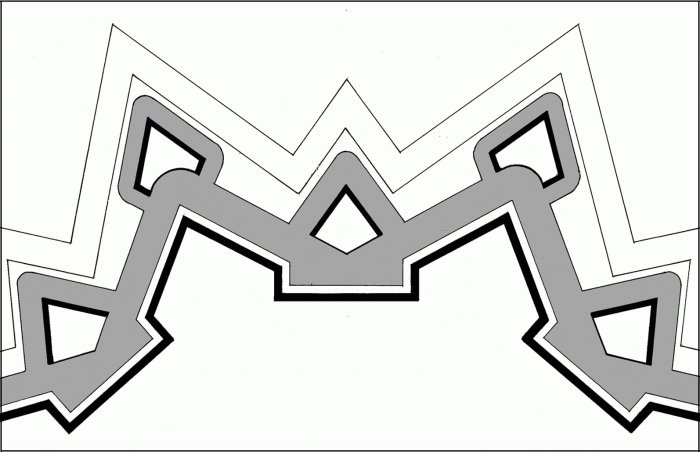

Рис.10 На смену итальянской системе пришла староголландская бастионная система. Она обладала укороченной куртиной, бастионами с удлиненными фасами и различными предбастионными укреплениями. Фланки бастионов не имели орильонов и были перпендикулярными к куртине.
(ист. http://www.internationalfortresscouncil.org).

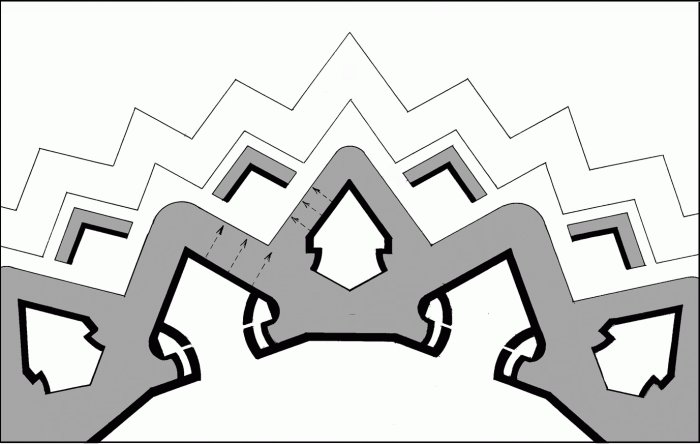

Рис.11 Во второй половине 16 века староголландская система устарела, на смену ей пришла новоголландская бастионная система, спроектированная инженером Менно ван Кегорном. Особенность этой системы были бастионы со ступенчатыми фланками и широкий скрытый путь. По схожой системе были построены нарвские бастионные укрепления. (ист. http://www.internationalfortresscouncil.org).

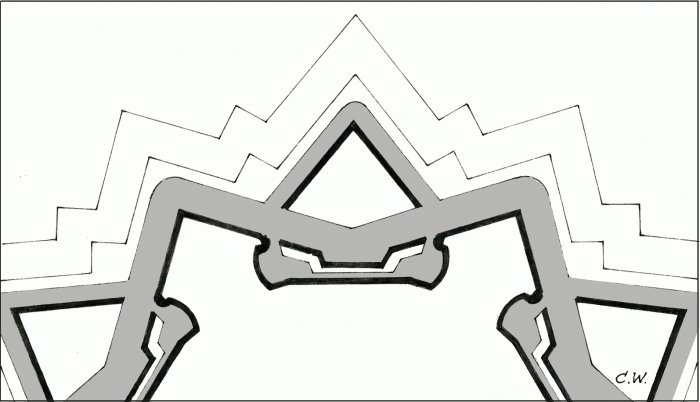

Рис.12 Ранняя французская бастионная система предложенная Вобаном, для которой было характерно наличие позади равелинов ретраншментов (внутреннее оборонительное укрепление)(ист. http://www.internationalfortresscouncil.org).
Появление бастионов заставило атакующих изменить способ атаки крепостей. Наименее защищенным местом в бастионных укреплениях являлась куртина, на которой теперь и сосредотачивается основной огонь вражеских орудий. Осадную артиллерию располагали следующим образом: для проделывания бреши в куртине стали выделять отдельную бреш-батарею, по сторонам от брешь-батареи располагались две батареи доявление бастионов заставило атакующих изменить способ атаки крепостей. Наименее защищенным местом в бастионных укреплениях являлась куртина, на которой теперь и сосредотачивается основной огонь вражеских орудий. Осадную артиллерию располагали следующим образом: для проделывания бреши в куртине стали выделять отдельную бреш-батарею, по сторонам от брешь-батареи располагались две батареи доявление бастионов заставило атакующих изменить способ атаки крепостей. Наименее защищенным местом в бастионных укреплениях являлась куртина, на которой теперь и сосредотачивается основной огонь вражеских орудий. Осадную артиллерию располагали следующим образом: для проделывания бреши в куртине стали выделять отдельную бреш-батарею, по сторонам от брешь-батареи располагались две батареи действовавшие против пушек на фланках бастионов. В свою очередь военные инженеры для защиты куртины от вражеского огня стали сооружать во рве перед серединой куртины защитное сооружение, имевшее поначалу полукруглую форму и называвшееся демюлиной. Чтобы демюлина прикрывала всю куртину, длину последней уменьшили. Так как куртина оказалась хорошо защищена, объектом атаки теперь становится сам бастион. Атакующий стремился подавить артиллерию на бастионе и пробить брешь в его эскарпе. В результате, чтобы противостоять вражескому огню, инженеры увеличили бастионы в размерах и стали применять многоярусные системы для размещения артиллерии, при помощи кавальеров. Фланки бастионов стали делать под тупым углом к куртине, что позволило простреливать пространство вдоль фаса соседнего бастиона.

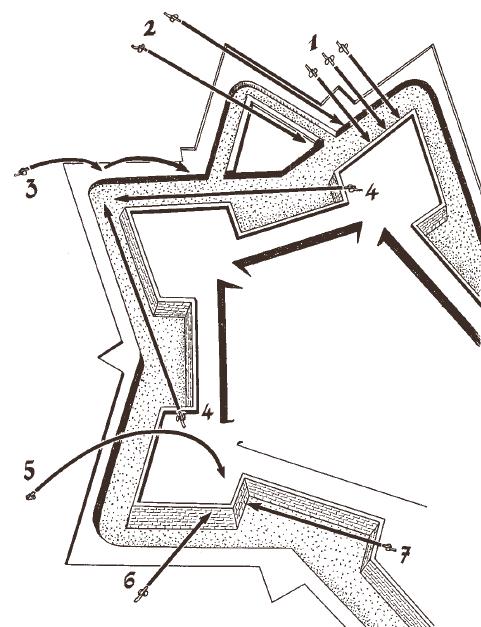

Рис.13.Различные углы обстрела укреплений: 1-стрельба прямой наводкой из бреш-батареи, 2- анфеладный огонь (стельба вдоль фаса укреплений, с целью повредить орудия противника), 3-рикошетный огонь, 4- перекрестный огонь, 5- навесной огонь, 7-фланкирующий огонь (ист.JEAN-DENIS G.G. LEPAGE «Vauban and the French Military under Louis XIV»).
Всвязи с изменением направления атаки особое значение приобрела демюлина, на которой стали размещать передовые артиллерийские позиции, для обстрела ближних подступов к атакованному бастиону. При этом демюлина приобрела треугольную форму и стала называться равелином. Высота равелина была немного ниже высоты вала бастиона, это облегчало обстрел равелина в случае захвата его противником.

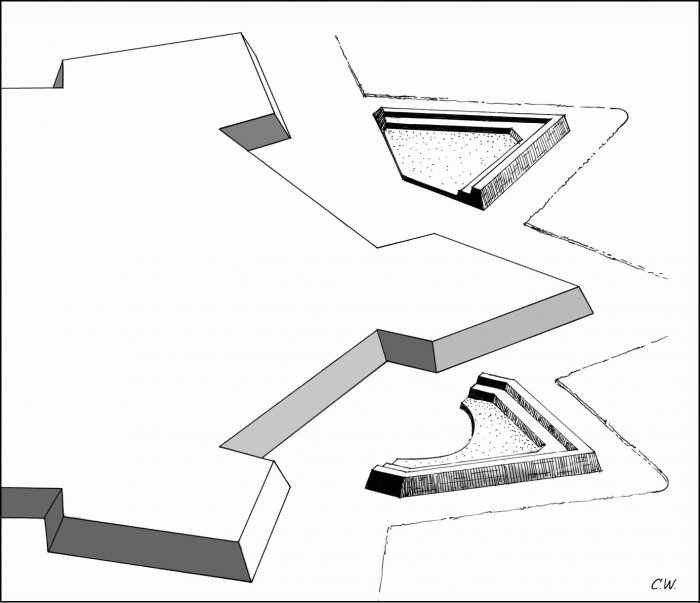

Рис.14 Равелин (ист. http://www.internationalfortresscouncil.org).
Среди городов, расположенных на территории современной Эстонии, поясом бастионов были защищены Таллинн, Тарту, Нарва, Пярну. Отдельные бастионные форты были построены для защиты замков в Пайде и Куресааре. В Палдиски с 18 века также существовала целая система бастионных фортов и других укреплений.
Отдельные элементы бастионных укреплений в эстонских городах начинают появляться во второй половине 16 века.
На территории Эстонии самые первые бастионы староитальянского типа были построены в Таллинне, для защиты замка Тоомпеа, в начале Ливонской войны.
В Пайде строительство бастионов началось в конце Ливонской войны. Причем это была самая ранняя целостная бастионная система, построенная в Эстонии.
Рис.15 Бастионы Пайде конце 16 века. (ист. Ragnar Nurk „Uusaeg tõi bastionid“ Horisont 5/2014).
В Нарве первые бастионы староитальянского типа появились уже после окончания Ливонской войны, при шведском владычестве, на рубеже 16-17 веков.
В Тарту первый бастион с юго-восточной стороны (впоследствии Хедвиг Элеонора) и равелин перед воротами Св. Андреаса были построены поляками в начале 16 века .
Строительство бастионных укреплений замка Куресааре началось в датский период, очевидно в конце 16 века.
Самый масштабный этап строительства бастионных укреплений на территории Эстонии, находившейся в то время под властью шведской короны, начался в 70-х годах 17 столетия. Это было связанно с назначением на пост главы инженерного и крепостного управления Швеции Эрика Дальберга. Эрик Дальберг (1625-1703) был выдающийся шведский военный инженер своего времени, имя которого оказалось в тени других более знаменитых его современников француза Себастьяна де Вобана (1633-1707) и голландца Менно ван Кохорна (1641-1704).
Дальберг на основе голландской и французской бастионной системы разработал свою систему, которая нашла применения как в самой Швеции, так и в ее провинциях. Всего Дальберг построил и перестроил около 50 крепостей. Фасы и фланки бастионов Дальберга были короче, чем у бастионов Вобана, это позволяло сэкономить время и ресурсы при строительстве бастионов. Чтобы из-за меньшего размера не потерять плотность огня, Дальберг применял многоярусную систему расположения орудий на бастионнах. Так первый и второй ярус батарей располагался в двухэтажных казематах бастиона, третий на валу бастиона и четвертый на валу кавальера.

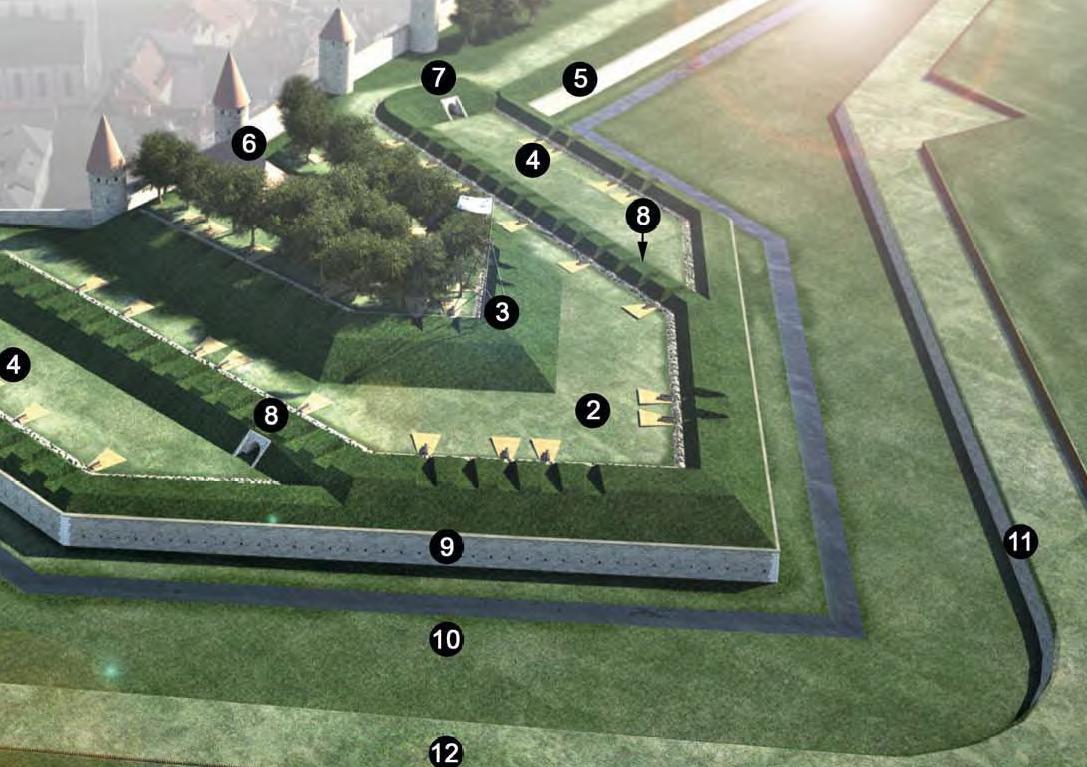

Рис.16 Основные элементы бастионов Дальберга на примере таллиннского бастиона Сконе. 2-основной ярус бастиона, 3 –кавальер, 4-пониженный ярус фланка, 5-куртина, 6- пороховой склад, вход на нижний ярус фланка, 8- вход в казематы бастиона, 9-стена эскарпа, 10- ров, 11-стена контрэскарпа, 12-скрытый путь, на внешнем краю которого устанавливался палисад из деревянных кольев. (ист. Ragnar Nurk „Uusaeg tõi bastionid“ Horisont 5/2014)
Чтобы не тратить зря ресурсы, работы по строительству новых бастионных укреплений велись только в крепостях, имевших важное значения для шведской короны: Таллинне, Тарту, Нарве, Пярну и Курессааре.
Строительство бастионов было делом непростым и трудоемким. Для постройки укреплений привлекалась большая масса народа, от крестьян до военных инженеров. Перед тем как приступить к возведению защитных сооружений, необходимо было расчистить место под постройку. Далее под руководством инженеров, строго в соответствии с планом, намечали контуры будущего крепостного рва. К земляным работам привлекали местных крестьян, горожан, а также солдат из гарнизона. Они вручную выкапывали и перемещали тонны земли, которые позже будут использованы для постройки валов укреплений. Если при рытье рва встречалась скальная порода, то для ее удаления использовались взрывчатые вещества.
Когда часть рва была готова, приступали к строительству фундамента для каменной части укрепления. Если поверхность была ровная и прочная, тогда прямо на землю укладывали большие плоские камни фундамента, если почва была болотистая, то в землю вбивали деревянные сваи или клети на которые укладывали бревенчатый настил, а на нем уже возводился каменный фундамент. Когда фундамент был готов, каменщики приступали к строительству галерей, казематов, стен эскарпа и контрескарпа. Когда эта часть работ была завершена, приступали к засыпке пустот землей и возведению земляных валов-валангов. Часть грунта, оставшаяся после рытья рва, отсыпалась за контрэскарп, образуя пологую насыпь- гласис. Строительство укреплений включало в себя также устройство контр-минных галерей, пороховых складов, казарм, караульных помещений и других хозяйственных построек.
Так как для возведения полноценного бастиона требовалось много времени, на его месте часто возводили небольшое укрепление типа редана (выступ с двумя фасами), которое впоследствии уже перестраивали в бастион.

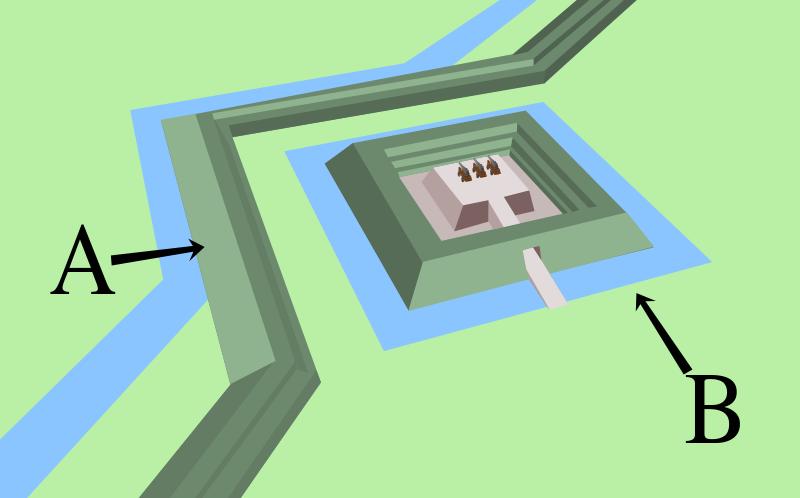

Рис.17 А-редан, В-редут.(ист. Wikipedia).
В Тарту строительство новых бастионных укреплений началось раньше, чем в других городах Эстонии, еще в 60-х годах 17 столетия. Опробованный Эриком Дальбергом в Тарту тип бастиона, был в дальнейшем использован в бастионных укреплениях Таллинна и Нарвы. Всего для защиты Тарту планировалось соорудить восемь бастионов и один равелин перед Немецкими воротами.
По проекту Пауля фон Эссена, одобренному Эриком Дальбергом, оборонительный пояс Таллинна должен был состоять из одиннадцати бастионов и шести равелинов. Строительные работы начались в 1686 году.
В 1670 году под руководством инженера Пауля фон Эссена началось строительство пярнуских укреплений. По проекту город должны были защищать семь бастионов, построенных в новоголландском стиле и три равелина. При этом значительно увеличивалась городская территория в южном направлении.
По проекту укреплений Нарвы, предложенному Эриком Дальбергом, границы города увеличивались в северном и западном направлении. Для защиты городских территории планировалось возвести шесть бастионов и пять равелинов. Реализация проекта началась в 1684 году.
Существовал проект по которому город Курессааре также должен был обзавестись поясом бастионов, однако из-за нехватки ресурсов и времени он так и не был осуществлен. Шведские инженеры ограничились лишь модернизацией бастионных укреплений епископского замка.
Вести строительство новых укреплений параллельно в нескольких городах было делом дорогим, по этой причине средства и рабочие силы распределялись не равномерно. Нарва находилась на границе и имела важное значение для шведов, поэтому на строительство нарвских бастионов выделялась наибольшее количество денег и ресурсов. Далее по значимости шли Таллинн и Пярну. Тарту повезло меньше всех, на строительство его укреплений выделялись совсем скудные средства.
Чтобы ускорить и удешевить строительство новых бастионов, зачастую каменную кладку использовали только в основании стены эскарпа или же полностью обходились одними земляными строениями. Таким способом были построены бастионы в Тарту и Пярну. Такие бастионы не имели казематов. Напротив, же бастионы Таллинна и Нарвы были одеты в каменный панцирь и имели одно- или двухъярусные казематы. Рвы бастионного пояс Пярну и Курессааре были полностью заполнены водой. Большая часть рва Таллинна и Тарту оставалась сухой. Полностью сухой ров защищал нарвские укрепления.
Новым бастионам шведы дали звучные имена. Таллиннские бастионы были названы в честь шведских провинций и городов, нарвские бастионы были названы в честь человеческих добродетелей, бастионы Пярну носили названия небесных светил, бастионы Тарту –шведских королей и бастионы Курессааре- названия птиц.
Довести до конца строительство запланированных бастионных укреплений в Эстонии шведам помешала, начавшаяся в 1700 году Северная война.
В результате, к началу Северной войны более-менее были готовы укрепления Нарвы и Пярну. В Таллинне из одиннадцати бастионов успели построить только три (Ингерманландский, Шведский и Сконе). Также были сооружены Висмариский равелин и редут Де-ла-Гарди. Вместо не построенных бастионов были сооружены небольшие земляные укрепления типа редутов и реданов.
Из тартуских бастионов было полностью готовы четыре бастиона со стороны Тоомемяги и равелин перед Немецкими воротами со стороны реки Эмайыги, очевидно еще два бастиона находились в начальной стадии строительства.
Первое испытание выпало на долю нарвских бастионов в начале осени 1700 года. Несмотря на большое количество артиллерии стянутой под Нарву русскими, осада города провалилась и закончилась сокрушительным поражением русской армии от шведов в ходе Нарвской битвы ( 19 ноября 1700 года).
Следующими испытание на прочность предстояло пройти тартуским бастионам. Летом 1704 года русские войска под командованием Шереметьева осадили Тарту. Шереметьев разместил осадные батареи с юго-западной и юго-восточной стороны укреплений, где находились четыре новых бастиона, и оборона города была наиболее сильной. В течении двух недель велась бомбардировка укреплений, но разрушить бастионы русские так и не смогли. Петр I, раздосадованный действиями Шереметьева, сам прибыл под Тарту и взял руководство осадой в свои руки. По приказу царя огонь артиллерии сконцентрировали на менее укрепленном участке обороны города, находившемся со стороны реки Эмайыги. Этот участок шведы укрепить не успели и его защищала только средневековая каменная стена с палисадом, в которой русская артиллерия без труда проделала пролом. В результате предпринятого на этом направлении штурма, петровским солдатам удалось овладеть городом. Однако, на этом испытания для укреплений Тарту не закончились. В 1708 боевая обстановка изменилась, и русские войска вынуждены были оставить город. По приказу Петра I все каменные укрепления были взорваны, уничтожить земляные бастионы оказалась делом не простым, поэтому по большей части они сохранились.
В конце июля 1704 года русские вторично осадили Нарву. На этот раз им сопутствовала удача. В результате бомбардировки был разрушен фас бастиона Виктория и сам собою обвалился фас соседнего бастиона Гонор, по ним атакующим удалось взобраться на городские валы и захватить город.
Летом 1710 года был осажден русскими войсками Пярну. Эта осада не была продолжительной. Из-за эпидемии чумы большая часть гарнизона вышла из строя и комендант предпочел сдать город, не дожидаясь пока русские пойдут на штурм.
В августе того же года без сопротивления сдалась крепость Курессааре на острове Сааремаа.
В конце августа 1710 года русские войска под командованием генерал-лейтенанта Бауэра появились под Таллинном. Вслед за русскими в город пришла чума, которая сделала свое черное дело. Город сдался без сопротивления в сентябре 1710 года.
Таким образом к 1710 году вся территория Эстонии была завоевана петровскими войсками. Эти территории за Россией закрепил заключенный в 1721 году Ништадский мирный договор, положивший конец долгой Северной войне.
Бывшие шведские крепости достались русским. После войны уже российские инженеры продолжили работы по модернизации укреплений, начатые шведами.
Рис.18 Нарвские бастионы во второй половине 18 века (ист. Ragnar Nurk „Uusaeg tõi bastionid“ Horisont 5/2014).
Рис.19 Таллинские бастионы во второй половине 18 века (ист. Ragnar Nurk „Uusaeg tõi bastionid“ Horisont 5/2014).
Рис.20 Тартуские бастионы во второй половине 18 века (ист. Ragnar Nurk „Uusaeg tõi bastionid“ Horisont 5/2014).
Рис.21 Пярнуские бастионы во второй половине 18 века (ист. Ragnar Nurk „Uusaeg tõi bastionid“ Horisont 5/2014).
Рис.22 Бастионы замка Курессааре (ист. Ragnar Nurk „Uusaeg tõi bastionid“ Horisont 5/2014).
К началу 19 века, с развитием артиллерии и появлением новых способов ведения войны и осады крепостей, бастионная система стала не эффективной и от нее отказались.
Во второй половине 19 века эстонские города, защищенные бастионами были удалены из списка российских крепостей, а их фортификационные сооружения были переданы в распоряжение городских властей. Со временем бастионы стали частью городского ландшафта. Часть бастионных укреплений была выделена под парковые зоны и зоны отдыха для горожан . Например в Нарве на бастионе Виктория, и прилегающих к нему территориях, в 19 веке был разбит парк, получивший название Темный сад. На сегодняшний день это самый старый и красивый нарвский парк.
После исключения из списка крепостей, тартуские укрепления на Тоомемяги долгое время оставались бесхозными, пока их не передали во владения Тартускому университету, после чего они были облагорожены и стали излюбленным местом отдыха горожан.
Бывшие рвы, некогда грозных крепостей, были частично засыпаны. В настоящее время в некоторых эстонских городах можно найти улицу Валикраави (эст. Valikraavi), это название говорит о том, что здесь когда-то проходил крепостной ров.
В 20 веке на долю бастионных укреплений эстонских городов выпали нелегкие испытания, им суждено было пережить две мировые войны. К сожалению, после этого не все фортификационные сооружения дожили до наших дней. В Пярну от бастионных укреплений на поверхности частично сохранилась только западная часть оборонительного пояса, где находились бастионы Венера и Луна, а также Таллиннские ворота. О месте нахождения еще одного бастиона Меркурий, напоминает горка Мунамяги.
В Тарту на Тоомемяги можно еще разглядеть очертания контуров шведских бастионов. Местоположение еще одного бастиона «Ульрика Элеонора» можно обнаружить по возвышенности в тартуском Ботаническом саду.
Нарве повезло больше других. Несмотря на ужасающие разрушения города в ходе Второй мировой войны, из семи нарвских бастионов сохранилось шесть. Место, где находился фас и фланк утраченного бастиона Фама, отмечено контуром здания городской поликлиники на улице Харидусе. В хорошем состоянии сохранились восточные и южные укрепления Нарвы. В настоящее время проходят реставрационные работы на северо-восточной стороне укреплений, на бастионах Хонор и Виктория. Теперь любители истории могут посетить казематы бастиона Виктория. Частично сохранился единственный из нарвских равелинов- т.н. Пятый равелин, прикрывавший куртину между бастионами Виктория и Хонор. О следах самых ранних нарвских бастионов, построенных еще в начале 17 века, напоминает земляной холм во дворе дома на улице Рюютли, где когда-то возвышался бастион «Королевский вал».
После передачи таллиннских бастионных укреплений городским властям в 1867, часть из них была срыта, а часть приспособлена под нужды города. В настоящее время сохранились фрагменты рва с южной стороны города и у западной стороны Тоомемяги. Из укреплений, построенных по проекту Эрика Дальберга в начале 18 века, сохранилось три бастиона-Ингерманландский, Шведский и Сконе. Для посещения открыты казематы бастионов и подземные ходы между Ингерманландским и Шведским бастионами и башней Кик ин де Кек. Также частично сохранились элементы двух бастионов, построенных в середине 17 века у Больших береговых ворот и малых Береговых ворот. Из небольших земляных укреплений сохранилось два редута и один редан.
Любители истории фортификации в полной мере могут насладиться бастионами Курессааре, которые сохранились в хорошем состоянии. Защиту укреплений дополняют три равелина и ров с водой. Во внутреннем дворе крепости для туристов открыты мастерские, где демонстрируются разные ремесла. Главенствует над всем комплексом укреплений великолепный епископский замок, на территории которого действует музей.
Подробнее о бастионных укреплениях городов Таллинна, Тарту, Нарвы, Пярну, Курессааре и Пайде будет рассказано отдельно†.
ЛИВОНСКИЕ ИНЖЕНЕРЫ-ФОРТИФИКАТОРЫ
Когда заходит разговор о бастионных укреплениях, находившихся на территории современной Эстонии, первое имя, которое приходит в голову- это Эрик Дальберг. Несомненно, идеи этого талантливого шведского военного инженера оказали большое влияние на систему укреплений ливонских городов, однако, в тени его имени остались многие другие военные инженеры, причастные к истории фортификации Ливонии. Среди них Якоб Шталь фон Гольштейн, Иоган фон Роденбург, Георг Швенгель, Кристиан Тумб фон Вингартен, Пауль фон Эссен.
Иоган фон Роденбург ( ум.1657). голландский математик и фортификатор. Он принадлежал к древнему Фламандскому роду. Свою военную карьеру начал на службе у голландского принца Фредерика Генриха Оранского. Участвовал в осаде Хертогенбоса в 1629 г. в рамках войны за независимость Нидерландов. С 1631 по 1637 г. Роденбург находился в России, где, в качестве военного инженера, руководил строительством бастионных укреплений в Ростове, а после, возведением укреплений Засечной черты на южной границе России. В 1637 году перешел на шведскую службу. Первоначально принимал участие в модернизации укреплений Нарвы (его проект 1647 года был осуществлен только частично). Впоследствии был направлен в Ригу, где основной его работой стал пояс бастионных укреплений города и линия фортификаций, защищавших рижские предместья, в том числе и строительство укрепления Коброншанц на левом берегу Даугавы. В 1639 году Роденбург руководил также строительством новых укреплений Динамюнде. С 1639 года занимал должность генерал-губернатора Лифляндии и Ингрии. В 1647 г. стал генерал-квартирмейстером в шведских Остзейских провинциях. Иоган фон Роденбург был автором проектов новых укреплений многих ливонских городов. В своих работах в Риге Роденбург совершенствовал староголландскую фортификационную систему в соответствии с требованиями времени. В дальнейшем его идеи развили и осуществили уже другие военные инженеры.
Георг фон Швенгель -прибалтийский немец, уроженец Риги. Инженер-фортификатор и картограф. Занимал должность генерал-квартирмейстера в Лифляндии. Вместе с Иоганом фон Роденбургом работал над проектами модернизации ливонских городов. Его авторству принадлежат планы укреплений Ниена (1644 г.) Курессааре (1645 г. ) Нарвы (1645 г.).
Якоб Шталь фон Гольштейн (1628-1679) был родом из Лифляндии. Его отец занимал должность бургомистра в городе Пярну. Якоб Шталь пo образованию был математиком и архитектором. После поступления на шведскую службу в 1652 году получил шведское дворянство. В 1654-60 годах воевал в артиллерии на стороне Швеции против Дании и Польши. Свою службу в Ливонии продолжил в должности полковника артиллерии. В 1660-1670 годах занимал должность генерал-квартермейстера в Эстлядии, Лифляндии и Ингрии. Он отвечал за состояние крепостей в шведских Остзейских провинциях. В 1673 году вместе со шведским королем Карлом XI инспектировал шведские крепости. Якоб Шталь был автором проектов модернизации укреплений Нарвы, Ивангорода, Риги, Ниена, Нотебурга и др. С декабря 1673 года Якоб Шталь получил должность наместника Ревельского замка. В 1674 году умер глава управления департамента фортификации Швеции. Шведский маршал Карл Густаф Врангель, благоволивший Якобу Шталю, продвигал его на вакантное место, однако началась война Швеции с Брандербургом и Шталя отозвали в действующую армию. Место же главы департамента фортификации получил его конкурент Эрик Дальберг. После окончания неудачной для Швеции войны, Якоб Шталь был назначен руководить фортификационными работами в крепости Кристианштад (Норвегия). С 1678 года Шталь возобновил свою деятельность в Ливонии. Его жизнь прервала дуэль с местным помещиком в 1679 году. Идеи Якоба Шталя по модернизации ливонских крепостей в дальнейшем были осуществлены уже Эриком Дальбергом.
Кристиан Тумб фон Вингартен (1624-1694 гг.) -немецкий инженер-фортификатор, поступивший на шведскую службу. В 1655 г. занимал пост генерал-квартирмейстера в шведской Лифляндии. В 1657 г. назначен комендантом Ронебурга (совр. Руана в Латвии). В 1668 году получил шведское дворянство. С 1668 года руководил строительством новых бастионов в Тарту. В 1678 г получил звание полковника полевой артиллерии. В 1694 г был назначен главой полевой артиллерии в Лифлянии. Умер в Риге в 1694 году.
Пауль фон Эссен (1631-1699 гг.) прибалтийский немец , инженер-фортификатор. В 1667 г. занимал должность военного инженера в Пярну. С 1681 года главный инспектор крепостей в Таллинне, Тарту, Пярну и Курессааре. В 1681 г. получил шведское дворянство. Вместе с Эриком Дальбергом работал над планами новых укреплений Пярну и Таллинна. По его проекту были построены Таллиннские ворота в Пярну. В 1687 был назначен на должность коменданта Таллинна†.
Источники:
- JEAN-DENIS G.G. LEPAGE « Castles and Fortified Cities of Medieval Europe»
- JEAN-DENIS G.G. LEPAGE «Vauban and the French Military under Louis XIV»
- Шперк В.Ф. История фортификации М., 1957. www.rusarch.ru
- Яковлев В.В. Эволюция долговременной фортификации. М., 1931. www.rusarch.ru
- Скипинская Н.Ю. Бастионная система крепостей северо-западного региона России в свете европейской форификации. Санкт-Петербург. 2017г.
- Ragnar Nurk „Uusaeg tõi bastionid“ Horisont 5/2014
- http://www.hot.ee/narvahistory/fortifikatsioon.html
- Kastellist kindluseks. Kuressaare linnuse-kindlustuse ehituslugu uute valiuuringute valguses. Garel Puuas,Ragnar Nurk, Tonu Sepp. 2016
- http://www.internationalfortresscouncil.org)
